Conceptos
básicos.

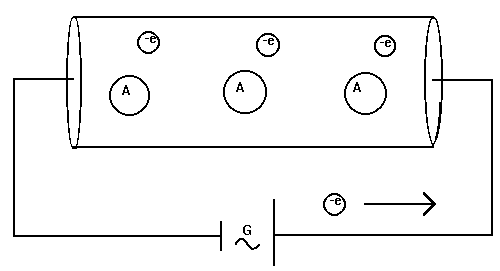

Definición de corriente eléctrica.-
Llámese así al movimiento de electrones en un circuito eléctrico en el tiempo.
Corriente Alterna.-
Se
denomina C.A. a la que varia periódicamente en función del tiempo.
Producción básica de la
corriente alterna.-
Para
producir C.A., se recurre a hacer girar un conductor alrededor de un eje, dentro
del campo magnético generado por un electroimán.
Cuando
el conductor se mueve dentro del campo magnético, corta líneas de fuerza,
produciéndose una F.E.M., (Fuerza electromotriz), que da origen a la circulación
de la corriente, al cerrar el circuito. Por lo tanto se observa inmediatamente,
que toma distintos valores a lo largo de un giro de 360º, generándose así una
sinusoide según la figura:

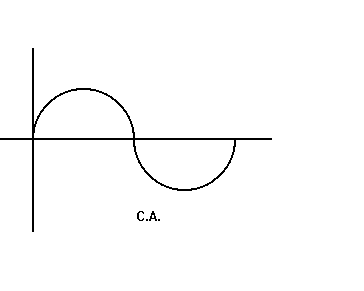

Grafico
de un ciclo completo de C.A. producida por un conductor al moverse dentro de un campo
magnético.
Definiciones de valores.-
Valor instantáneo.-
Se
denomina así a los distintos valores que toma la onda sinusoidal en función
del tiempo.

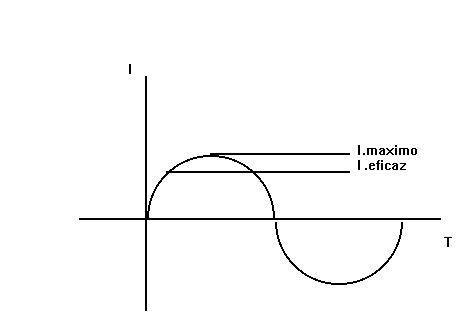

Valor
eficaz.-
El
valor de una C.A. se mide por un efecto térmico y se define: una C.A. de I = 1
Amp. es aquella que al circular por una determinada resistencia ohmica produce
la misma cantidad de calor que si pasara una C.C. de 1 Amp..
La
intensidad I es el valor de C.C. que nos producirá el mismo efecto útil que la
C.A. de amplitud Y.
I
= 0,707 Y
I=
amplitud o valor máximo de la corriente.
En
este curso se utiliza únicamente el valor eficaz, prescindiendo de los valores
máx. y mìn.. Con estos valores se taran las escalas de los instrumentos de
medidas y se indican características de maquinas y artefactos eléctricos,
utilizados en la técnica de diseño, hecho que no veremos en estos cursos rápidos.
Efecto Joule.-
Se
cumple este, cuando un elemento resistivo al ser atravesado por una intensidad
de corriente puede transformar a la misma en energía calòrica tanto para C.C.
como para C.A.
Valor máximo.-
Es
como lo indica la expresión, el máximo valor adquirido por la onda en un
instante de tiempo, se puede definir matemáticamente como:
1,41
mayor que el valor eficaz Im
Im
= Ief. . 1,41 de donde nos queda que --> I
ef = 1,41
Unidades.-
R ( resistencia)
= ohm.
C ( capacidad)
= faradios
L ( inductancia)
= henrios
I ( corriente)
= amperios
U ( tensión)
= voltios
P (potencia activa) =
watt
E ( energía)
= watt por hora (W.H)
1 Kw = 1000 Watt
1 Mw = 1000000 Watt.
Ley de Ohm
Es
la unidad de resistencia eléctrica. Un ohmio es igual a la resistencia que
ofrece un conductor bajo la fuerza de un voltio, cuando pasa por el mismo una
corriente de un Amper.
U
R =
-----
I
